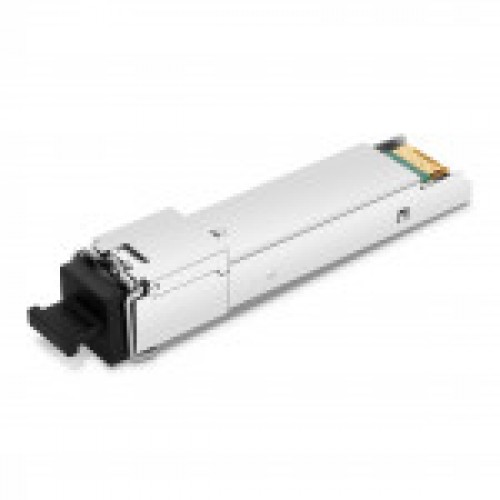

Модуль оптический SFP GPON OLT - TS-GP-8H-C+++ TELSAR

Трансиверы стандарта GPON (Gigabit-capable Passive Optical Network) являются центральным звеном в архитектуре современных сетей доступа. В отличие от стандартных Ethernet-модулей, данные SFP работают в асимметричном режиме со скоростью 2.488 Гбит/с на передачу (Downstream) и 1.244 Гбит/с на прием (Upstream). Они специально разработаны для установки в порты линейных терминалов (OLT) и обеспечивают связь с множеством абонентских устройств (ONU) через пассивные оптические делители (сплиттеры). Выходная оптическая мощность 8дБм. Интеллектуальная диагностика (DDM/RSSI): Полный контроль параметров в реальном времени. Система позволяет через интерфейс OLT видеть точный уровень сигнала от каждой конкретной приставки в дереве, что упрощает поиск неисправностей. Класс C++ / C+++: Мощные трансиверы с бюджетом 35–39 дБ. Незаменимы для плотных сетей с делением 1:128, каскадным включением сплиттеров или при наличии на линии старых соединений с высокими потерями. Особенности модуля оптического SFP GPON TELSAR Совместим с Huawei Двунаправленные каналы передачи данных по одному волокну с асимметричной скоростью: TX 2488 Мбит/с / RX 1244 Мбит/с. Передатчик: лазер DFB 1490 нм непрерывного режима; приемник: APD-TIA 1310 нм пакетного режима. Форм-фактор SFP (Small Form Factor Pluggable) с разъемом SC/UPC. Диапазон рабочих температур: от 0 до 70°C. Питание 3,3 В. Интерфейс цифрового диагностического мониторинга (DDMI). Функция цифрового пакетного RSSI для мониторинга уровня входной оптической мощности. Соответствие стандартам лазерной безопасности Class I IEC-60825, RoHS6, ITU-T G.984.2 Amendment 1, SFP Multi-Source Agreement (MSA) SFF-8074i. и другим Применение: гигабитные пассивные оптические сети (GPON). Характеристики модуля оптического SFP GPON TELSAR Optical transmitter Characteristics Parameter Symbol Min Typical Max Unit Notes Launched Power (avg.) P OUT +1.5 +5 dBm TS-GP-H-B+ TELSAR +3 +7 TS-GP-H-C+ TELSAR +4.5 +10 TS-GP-H-C++ TELSAR +6 +10 TS-GP-8H-C+++ TELSAR Operating Wavelength Range λ C 1480 1500 nm Spectral Width (-20dB) ∆λ 1 nm Side Mode Suppression Ratio SMSR 30 Extinction Ratio ER 8.2 dB PRBS 2 23 -1+72CID @2.488Gbit/s Transmitter and Dispersion Penalty TDP 1 dB Transmit on 20km SMF Optical Output Power after TX Disable P DIS -39 dBm Output Eye Diagram Compliant with ITU-T G.984.2 Transmitter Reflectance -10 dB Optical Receiver Characteristics Parameter Symbol Min Typical Max Unit Notes Wavelength Range λ C 1260 1360 nm Receiver Sensitivity SEN -28 dBm Note1, TS-GP-H-B+ TELSAR -30 Note1, TS-GP-H-C+ TELSAR -32 Note1, TS-GP-H-C++ TELSAR -33 Note1, TS-GP-8H-C+++ TELSAR Optical Power Input Overload SAT -8 dBm Note1, TS-GP-H-B+ TELSAR -12 Note1, TS-GP-H-C+ TELSAR -15 Note1, TS-GP-H-C++ TELSAR -15 Note1, TS-GP-8H-C+++ TELSAR Dynamic Range 15 dB Receiver Reflectance -15 dB Note 1: PRBS 2 23 -1+72CID @1244Mbps, transmitter is operating, BER ≤1×10 -10
