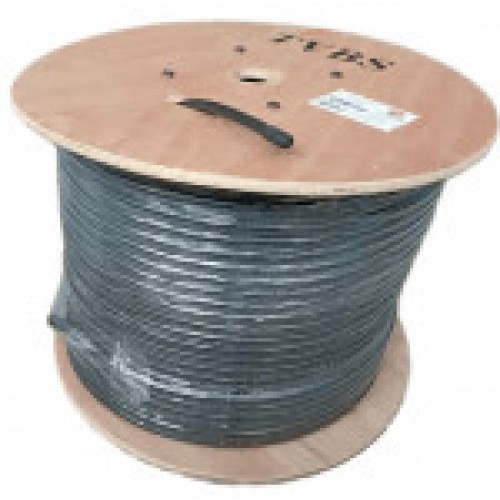

Кабель коаксиальный RG11 с витым тросом F1160BEM 7x0.8 TVBS

Кабель коаксиальный RG11 с витым тросом F1160BEM TVBS . Коаксиальный кабель типа RG11 с усиленным витым тросом и ПЭ оболочкой применяется как для цифрового, так и для аналогового телевидения. Распределительные кабели применяются для создания магистральных ответвлений, через которые сигнал подается от магистрали на домовые распределительные сети. Магистральные ответвления обычно строятся на основе коаксиального кабеля серии RG-11 . Характеристики / Марка кабеля F1160BVM TVBS F1160BEM TVBS F1160BEM 7x0.8 TVBS Конструктивные данные и размеры Центральный проводник d, мм 1.63 21% CCS Диэлектрик d, мм ПЭВ 7,11 Экранировка Al фольги Al (клеенная) Экранирующая оплетка Al Оплетка (плотность заполнения) 60% (16x6x0.16мм) Трос из оцинкованной стали d, мм проволока d=1.83 витой трос 7x0.8мм, d=2.90 Расстояние между опорами, м 75 150 Внешний диэлектрик d, мм / цвет ПВХ 10.03 / черный ПЭ 10.03 / черный Электрические параметры при t=20 о С Волновое сопротивление, Ом 75 ±3 Электрическая емкость, пФ/м 54 Скорость распространения 85% Коэффициент возвратных потерь, дБ более 20 Эффективность экранирования более, дБ 80 Коэффициент затухания (дБ/100 м ± 5%) при 20 о С 55 МГц 3.3 250 МГц 6.8 350 МГц 8.1 400 МГц 8.8 500 МГц 9.7 600 МГц 10.5 750 МГц 12.1 870 МГц 13.1 1000 МГц 14.3 1200 МГц 15.6 1450 МГц 17.6 1750 МГц 19.7 2150 МГц 21.8 Данные для транспортировки Размеры коробки / катушки, м 0.46 x 0.46 x0.38 / в катушке 305м 0.48 x 0.48 x0.40 / в катушке 305м Масса нетто / брутто, кг 36 / 38 29 / 31 35,5кг брутто Обозначения Материалы CCS [ Copper Clad Steel ] Сталь с медным покрытием CU Медь ПЭВ Вспененный полиэтилен физического вспенивания Al Экранирующая оплетка из алюминия ПВХ Поливинилхлоридный пластикат. Рабочая температура ПВХ от -20°С до 65°С, температура монтажа ПВХ от 0°С до 30°С. ПЭ Светостабилизированный полиэтилен. Рабочая температура ПЭ составляет от -40°C до 80°C, температура монтажа ПЭ составляет от -5°C до 30°C.
