AL-MGN1. Комплект системы вызова экстренной помощи с контролем подключенных устройств и линий подключения

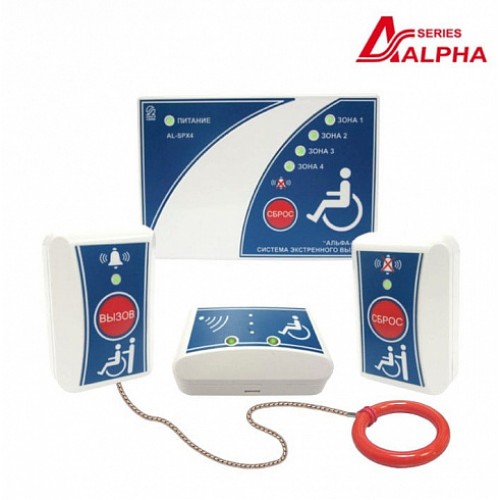

Для удобства проектирования, закупки и монтажа системы «Альфа-МГН», система скомпонована следующим образом: Комплект AL-MGN1 – комплект вызывной сигнализации (в базовой комплектации на 1 зону вызова, с возможностью расширения до 4-х зон вызова). Базовый комплект «AL-MGN1» позволяет осуществлять вызов из одной зоны или до четырех зон с использованием дополнительных комплектов «AL-MGN2». Комплектация: четырехзонный блок контроля «AL-SPX4» - 1 шт. устройство вызова «AL-RB» - 1 шт. устройство отмены вызова «AL-CB» - 1 шт. светозвуковой сигнализатор «AL-DI» - 1 шт. Комплект AL-MGN2 – комплект вызывной сигнализации на 1 зону вызова. Предназначен для увеличения количества вызываемых зон базового комплекта «AL-MGN1». Также может использоваться как автономный комплект на 1 зону вызова, так и в составе систем двусторонней голосовой связи. Комплектация: устройство вызова «AL-RB» - 1 шт. устройство отмены вызова «AL-CB» - 1 шт. светозвуковой сигнализатор «AL-DI» - 1 шт. Блок контроля «AL-SPX4» Осуществляет электропитание и контроль четырех линий связи (зон) с устройствами вызова и обеспечивает прием сигналов от этих устройств. Состояние зон отображается на многоцветных световых индикаторах. Прибор оборудован встроенным звуковым сигнализатором с возможностью его временного отключения кнопкой «Сброс». Для подачи извещений во внешние цепи, в приборе предусмотрено два системных реле - «Неисправность» и «Вызов». Электропитание блока контроля должно осуществляться от внешнего стабилизированного источника питания 12В/1А (в состав комплекта не входит). Устройство отмены вызова «AL-CB» Предназначено для отмены подачи сигнала «Вызов». В зоне нажатия на кнопку нанесена надпись «Сброс». Питание устройства при подключении к «AL-SPX4» осуществляется по двухпроводной контролируемой линии связи с «AL-SPX4». При автономной работе в составе комплекта AL-MGN2 или при интеграции с системой двусторонней голосовой связи, питание осуществляется от внешнего стабилизированного источника питания 24В/0,1А (в состав комплекта не входит). Устройство «AL-CB» оснащено реле «Неисправность». Допускается подключение до двух устройств вызова «AL-RB» и двух светозвуковых сигнализаторов «AL-DI». Устройство вызова «AL-RB» Предназначено для подачи сигнала «Вызов». Устройство имеет встроенный световой индикатор, кнопку «Вызов», оборудованную шнуром с кольцом. В зоне нажатия на кнопку нанесена надпись «Вызов». Подключение к устройству «AL-CB» осуществляется по двухпроводной контролируемой линии связи. Светозвуковой сигнализатор «AL-DI» Предназначен для индикации сигнала «Вызов». Устанавливается снаружи помещения над дверным проёмом. Обеспечивает прерывистую световую и звуковую сигнализацию. Подключение сигнализатора к устройству «AL-CB» осуществляется по двухпроводной контролируемой линии связи. Допускается подключение к устройству «AL-CB» до двух светозвуковых сигнализаторов «AL-DI».
