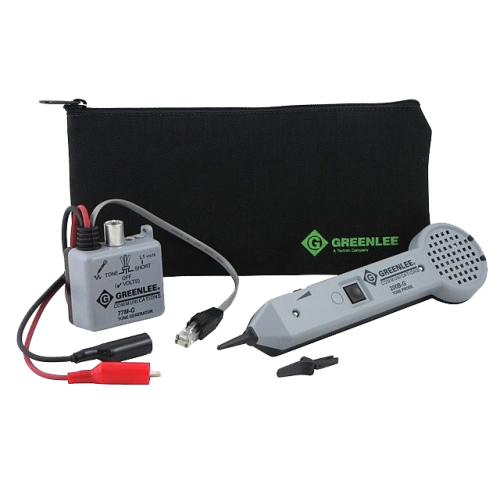

Greenlee 601K-G тестовый набор для “прозвонки” кабеля. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей и трассировки линий внутри зданий.

Тестовый набор для прозвонки 601К-G состоит из:

Тонального генератора 77M-G
Индуктивного щупа 200B-G

Основные функции Greenlee 601K-G:

Найти нужную пару или жилу в проводе (UTP/FTP)
Отобрать "свой" провод из пучка других
Определить порт на патч-панеле который соответствует определенной розетке
Проверить полярность линии
Определить наличие замыкания жил
Подать напряжения для питания микрофона телефонной трубки

Функции генератора Greenlee 77M-G:

светодиод для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
разъемы типа "крокодил" и модульный разьем RG-11
защиту по напряжению 52B

Функции индуктивного щупа Greenlee 200B-G:

Регулятор чувствительности приемника
Схема усиления сигнала и звуковая сигнализация
Два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары

Технические характеристики:

Генератор
Напряжение батареи разговора (при 600 Ом)	4,6 В DC
Выходная мощность (при 600 Ом)	+10 дБм
Индикация короткого замыкания	<10 кОм
Частота сигнала	890/960 Гц
Защита по напряжению	52В DC
Питание	9 В (крона)
Время работы от батареи	50 часов
Температура эксплуатации	0 °C ... 50 °C
Температура хранения	-50 °C ... 75 °C
Габариты	32 х 64 х 57 мм
Вес	128 гр
Индуктивный щуп
Диапазон принимаемых частот	500 Гц – 5 кГц
Коэффициент усиления (номинальный)	30 дБ
Возможность регулировки усиления (громкости)	Да
Сопротивление наконечника	Металлического – 0 Ом Пластикового – 300 Ом
Входной импеданс (номинальный)	100 МОм
Питание	9 В (крона)
Время работы от батареи	50 часов
Температура эксплуатации и хранения	0 °C ... 50 °C
Габариты	231 х 55 х 28 мм
Вес	45 г

Принцип работы тестового набора для отбора кабеля:
Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, мы ищем максимальный уровень сигнала. На нужном проводнике звук сигнала будет намного громче чем на соседних (незначительные наводки будут распространяться по всем рядом проходящим жилам).

Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.
