Компактный алюминиевый корпус
Низкое потребление, улучшенное теплораспределение
Универсальное питание 12…15 В (4.5 ВА)
Малошумящий высокочувствительный приёмный каскад
Двухтактный GaAs P-P выходной каскад повышенной мощности
Термостабильный РЧ детектор системы АРУ, -7дБм …+2 дБм
Высокий выходной уровень сигнала, при низких уровнях входной оптической мощности.

Гарантийный срок эксплуатации 18 месяцев.

Сертификат соответствия системы сертификации РФ в области связи. Регистрационный номер сертификата: ОС-2-ОТ-0758.

Комплектация: Блок питания в комплекте.

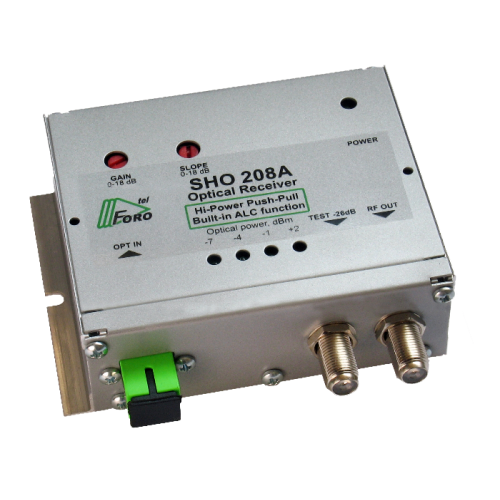

Технические характеристики SHO208A:

Оптические параметры
Рабочая длина волны, нм	1290 ... 1600
Уровень входной оптической мощности, дБм	-8 ... +2
Диапазон работы АРУ по входной оптической мощности, дБм	-7 ... +2
Возвратные оптические потери, не хуже, дБ	45
ВЧ параметры
Диапазон частот, МГц	47 ... 862
Неравномерность АЧХ, дБ	± 0,75
Уровень выходного напряжения при -7 дБм входной оптической мощности (-7 дБм опт. мощности, OMI=4%), дБмкВ	не менее 108*
Отношение несущая/шум (CNR) (-7 дБм опт. мощности, OMI=4%), дБ	не менее 48
Выходной уровень группового сигнала по EN50083-3 (42 канала, CTB<-60 дБ, CSO<-60 дБ, наклон 6 дБ), дБмкВ, на канал	не менее 109**
Точность поддержания уровня выходного сигнала в система АРУ, дБ	± 0,75
Сопротивление нагрузки, Ом	75
Коэффициент отражения по выходу, дБ	14
Глубина регулировки усиления, дБ	0 ... 18
Глубина регулировки наклона АЧХ, дБ	0 ... 18
Ослабление на контрольном отводе, дБ	26
Общие параметры
Напряжение питания	Универсальное 12 ... 15 В (AC/DC)
Потребляемая мощность, не более	4,5 В*А
Габаритные размеры	105 х 90 х 33 мм
Масса	0,16 кг
Тип ВЧ соединений	F
Тип оптического коннектора	SC/APC (FC/APC)
Диапазон рабочих температур	-20 ... +50°С

* Выходной уровень, ограниченный усилением оптического приёмника. Параметр, определяющий сквозное усиление оптического приёмника. При подаче входного сигнала мощностью -7 дБм при OMI=4%, уровень выходного сигнала с оптического приёмника будет соответствовать 107 дБмкВ.

** Максимальный выходной уровень ограниченный композитными искажениями выходного каскада. Параметр, определяющий максимальный уровень группового сигнала 42 канала на выходе оптического приемника по EN50083-3. Рекомендуется вводить наклон регулятором "SLOPE" не менее 5 дБ.

Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2011.
