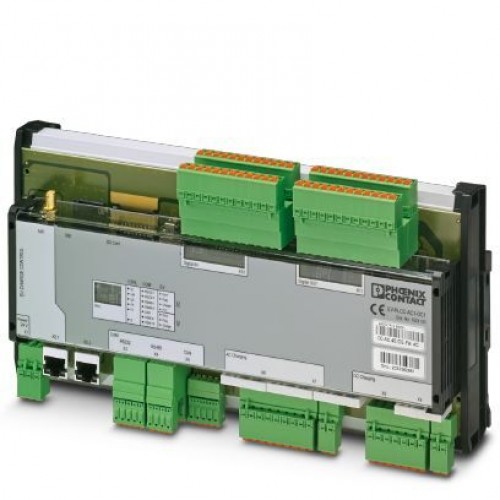

Phoenix contact 1624130 EV-PLCC-AC1-DC1 DC yправление зарядкой
Phoenix Contact
Артикул:
1624130
3 379 ₽ шт. с НДС
Есть в наличии
Добавить в корзину
Купить в 1 клик
Программируемый контроллер для зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121 со встроенным модемом мобильной связи 3G
Описание изделия
EV Charge Control Professional — это программируемый согласно МЭК 61131 зарядный контроллер для зарядки электромобилей переменным током согласно МЭК 61851-1 и постоянным током в комбинированных зарядных системах (CCS) согласно МЭК 61851-23 и DIN SPEC 70121. Он комбинирует все необходимые интерфейсы зарядной станции в одном устройстве — связь по TCP/IP, GSM/UMTS, последовательную связь, цифровые и аналоговые устройства ввода-вывода, электромобильные интерфейсы.
Преимущества для Вас
- Программируемый зарядный контроллер для зарядных станций переменного и постоянного тока
- Возможность программирования в PC Worx согласно МЭК 61131
- Функциональные блоки для связи с электромобилем согласно DIN SPEC 70121
- Большое количество устройств ввода-вывода и последовательных интерфейсов для системной периферии
- Дистанционный доступ посредством встроенного модема мобильной связи
Коммерческие данные
| Код заказа | 1624130 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626240572 |
| Вес/шт. (без упаковки) | 2,220 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Описание изделия
| Тип изделия | Программируемый контроллер для зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121 со встроенным модемом мобильной связи 3G |
|---|---|
| Исполнение | в корпусе |
| Количество точек зарядки | 2 |
Размеры
| Высота | 158,00 мм |
|---|---|
| Ширина | 285,00 мм |
| Глубина | 70,00 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2, без конденсации, без обледенения) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
| Вибрация (при эксплуатации) | 5г |
| Вибрация (хранение/транспортировка) | 5г |
| Удары (при эксплуатации) | 25г (Критерий 1 согласно МЭК 60068-2-27) |
Интерфейс зарядки DC
| Стандарты / нормативные документы | МЭК 61851-1 |
|---|---|
| МЭК 61851-23 | |
| Режим заряда | Режим 4 |
| Коммуникация | DIN SPEC 70121 |
| Длина кабеля | макс. 10 м |
| Proximity | Аналоговый вход, резерв для будущих функций |
| Датчики температуры | 2x Pt 1000 |
| Диапазон температур | -20 °C ... 120 °C |
| Релейный выход | Сигнал разрешения зарядки DC |
| Максимальное напряжение переключения | 30 В (Внешнее питание) |
| Максимальный коммутационный ток | 6 A (Внешнее питание) |
Интерфейс зарядки AC
| Стандарты / нормативные документы | IEC 61851-1, Annex A+B |
|---|---|
| Режим заряда | Режим 3, случай B + C |
| Управление блокировкой | Релейный выход, с внутренним питанием |
| Напряжение | ± 12 В |
| Максимальный ток для блокировочных механизмов | 2 A |
| Время активирования | Возможность настройки через прикладную программу |
| Реакция при падении напряжения | Автоматическая разблокировка |
| Сигнал обратной связи блокировки | Измерение сопротивления |
| Пороговые значения переключения | Возможность настройки через прикладную программу |
| Датчики температуры | 1x Pt 1000 (анализ посредством прикладной программы) |
| Диапазон температур | -20 °C ... 120 °C |
| Релейный выход | Сигнал разрешения зарядки AC |
| Максимальное напряжение переключения | 30 В (Внешнее питание) |
| Максимальный коммутационный ток | 6 A (Внешнее питание) |
Система поддержки исполнения IEC-61131
| Количество задач управления | 8 |
|---|---|
| Скорость обработки данных | 1,3 мс (1 K смешанных команд) |
| 90 мкс (1 K бит-команд) | |
| Память для программ | 1 Мбайт (Команды 86 K (IL)) |
| Батарея | встроенный (аккум. с буфером) |
| Память для постоянного хранения данных | 48 кбайт (NVRAM) |
| Память для данных | 1 Мбайт |
| Блок памяти параметров | мин. 4 Мбайт (в зависимости от емкости накопителя) |
| Диагностический инструмент | DIAG+ |
| Программный инструмент | PC WORX |
| Исполняющая система | eCLR |
| Часы реального времени | да |
Цифровые входы
| Количество входы | 16 |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Описание входа | EN61131-2, тип 1 |
| Диапазон входных напряжений | -0,5 В DC ... 30 В DC |
| -0,5 В DC ... 5 В DC (Сигнал «0») | |
| 15 В DC ... 30 В DC (Сигнал «1») | |
| Время срабатывания, типовое | мин. 3 мс |
| Длина кабеля | макс. 30 м |
Цифровые выходы
| Количество выхода | 16 |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Выходное напряжение | 24 В DC |
| Макс. выходной ток на канал | 500 мА |
| стойкость к обратному напряжению продолжительного воздействия | макс. 500 мА |
Интерфейс передачи данных Ethernet
| Количество интерфейсов | 2 |
|---|---|
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 100 Мбит/с |
| Дальность передачи | макс. 100 м |
Интерфейс передачи данных RS-485
| Количество интерфейсов | 2 |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Дальность передачи | макс. 3 м (с экранированным кабелем макс. 30 м) |
| Нагрузочный резистор | 120 Ω (С подключением внутри) |
Интерфейс передачи данных RS-232
| Количество интерфейсов | 2 |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Дальность передачи | макс. 3 м (с экранированным кабелем макс. 30 м) |
Интерфейс передачи данных шины CAN
| Количество интерфейсов | 1 (Transparent mode, CAN 2.0a, 11 Bit Object Identifier) |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Скорость передачи данных | 500 кбит/с |
| Дальность передачи | макс. 3 м (с экранированным кабелем макс. 30 м) |
| Нагрузочный резистор | 120 Ω (С подключением внутри) |
Интерфейсы радиосвязи
| Частота | 850 МГц (0,25 Вт (UMTS)) |
|---|---|
| 1900 МГц (0,25 Вт (UMTS)) | |
| 2100 МГц (0,25 Вт (UMTS)) | |
| Антенна | Макс. длина кабеля 30 м |
| Импеданс | 50 Ω |
| Антенный ввод | SMA (гнездовой) |
| SIM-карта | SIM-карты на 1,8 и 3 В |
| GPRS | Класс 12, класс B |
| EDGE | Multislot класс 10 |
| UMTS | HSPA 3GPP R6 |
Характеристики клемм
| Тип подключения | Штекерный соединитель COMBICON |
|---|---|
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Питание устройства
| Электропитание | 24 В DC (Длина кабеля макс. 30 м) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) |
| Остаточная пульсация | 5 % |
| Напряжение питания UM цифровых входов | 24 В DC -15 % / +20 % (согласно EN 61131-2) |
| Ток питания при UM | макс. 8 A DC (Сумма UM + US) |
| Потребляемый ток при UM | макс. 8 A DC |
| Напряжение питания US цифровых выходов | 24 В DC -15 % / +20 % (согласно EN 61131-2) |
| Ток питания при US | макс. 8 A DC (Сумма UM + US) |
| Потребляемый ток при US | макс. 8 A DC |
| Напряжение питания UL | 24 В DC |
| Ток питания при UL | макс. 0,8 A DC |
Данные по ЭМС
| Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 4 кВ, воздушный разряд 8 кВ |
|---|---|
| Помехоустойчивость EF | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, напряжённость поля: 10 В/м |
| Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ |
| Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B, кабели питания: 1 кВ, кабели для передачи сигналов и данных: 0,5 кВ |
| Защищенность от помех по цепи питания | Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В |
| Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-4 EN 55011 Класс A |
Монтаж
| Монтажное положение | горизонтальное |
|---|---|
| Указания по монтажу | Установка на монтажную рейку |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210902 |
|---|---|
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27371810 |
| eCl@ss 6.0 | 27371810 |
| eCl@ss 7.0 | 27371810 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27144703 |
ETIM
| ETIM 3.0 | EC001505 |
|---|---|
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001413 |
| ETIM 6.0 | EC002889 |
| ETIM 7.0 | EC002889 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
