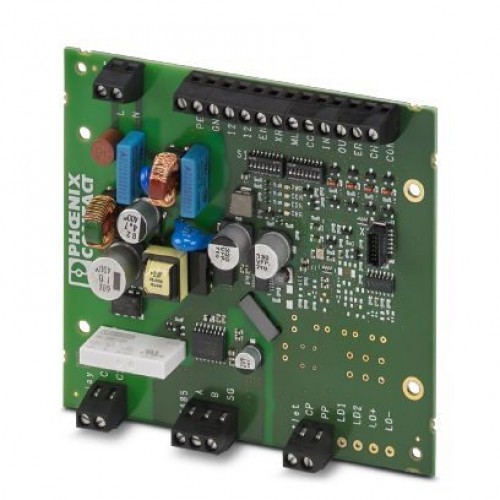

Устройство управления зарядкой EV-CC-AC1-M3-CC-SER-PCB в виде печатной платы для зарядки электромобилей от 3-фазной электросети переменного тока согласно МЭК 61851-1, режим 3, оптимально подходит для зарядных станций со стационарным зарядным штекером. Все функции зарядки и большое количество возможностей конфигурирования уже интегрированы.

Коммерческие данные

Код заказа	1628394
Упаковочная единица	1 stk
Примечание	Позаказное производство (возврат невозможен)
GTIN	4055626448022
Вес/шт. (без упаковки)	0,000 GRM

Описание изделия

Тип изделия	Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN)
Исполнение	как лакированная печатная плата
Стандарты / нормативные документы	МЭК 61851-1
	GB/T 18487.1-2015
	SAE J1772
Режим заряда	Режим 3, случай C
Отдельно упакованное количество	1 Шт.
Количество поддерживаемых точек зарядки	1
Соответствие нормам	Соответствие CE

Размеры

Высота	108 мм
Ширина	120 мм
Глубина	20,00 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-35 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	30 % ... 95 %
Степень защиты	IP00

Входы

Количество цифровых входов	5
Диапазон частот	50 Гц ... 60 Гц
Номинальная потребляемая мощность
Номинальный ток I_N	≤ 1 мА
Входное номинальное напряжение U_N	12 В
Диапазон входных напряжений U1	0 В ... 3 В (Выкл.)
Диапазон входных напряжений U2	9 В ... 15 В (Вкл.)

Интерфейс передачи данных RS-485

Количество интерфейсов	1
Шинная система	RS-485
Тип подключения	Винтовые зажимы
Скорость передачи данных	9,6 кбит/с (Стандартный)
	9,6 кбит/с ... 19,2 кбит/с (pегулируется)
Контроль потока данных / протокол	Modbus/RTU (ведомое)

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12

Питание устройства

Электропитание	230 В
Диапазон напряжения питания	100 В AC ... 240 В AC (Диапазон номинального напряжения)
Потребляемый ток, макс.	40 мА
Номинальная потребляемая мощность
Диапазон частот	50 Гц ... 60 Гц

Монтаж

Монтажное положение	на выбор

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

eCl@ss

eCl@ss 4.0	27210902
eCl@ss 4.1	27371105
eCl@ss 5.0	27371801
eCl@ss 5.1	27242700
eCl@ss 6.0	27242200
eCl@ss 7.0	27242207
eCl@ss 8.0	27242207
eCl@ss 9.0	27144703

ETIM

ETIM 3.0	EC001505
ETIM 4.0	EC001599
ETIM 5.0	EC001413
ETIM 6.0	EC002889
ETIM 7.0	EC002889

UNSPSC

UNSPSC 6.01	30211916
UNSPSC 7.0901	39121535
UNSPSC 11	39121535
UNSPSC 12.01	39121535
UNSPSC 13.2	39121801
