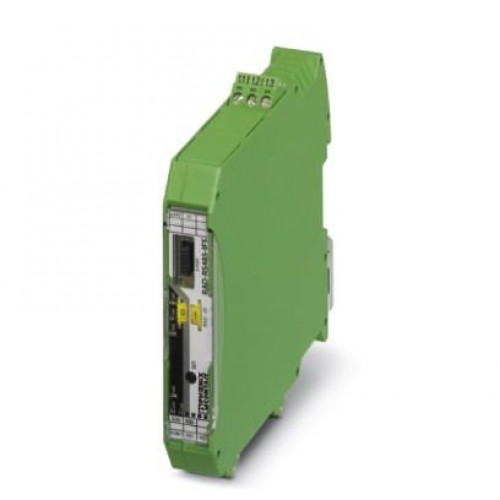

Phoenix contact 2702184 RAD-RS485-IFS Коммуникационный модуль

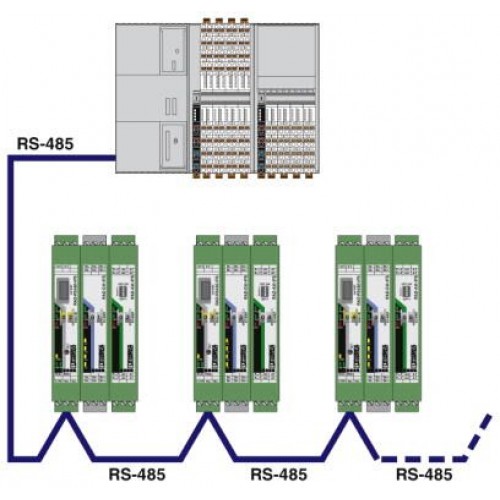

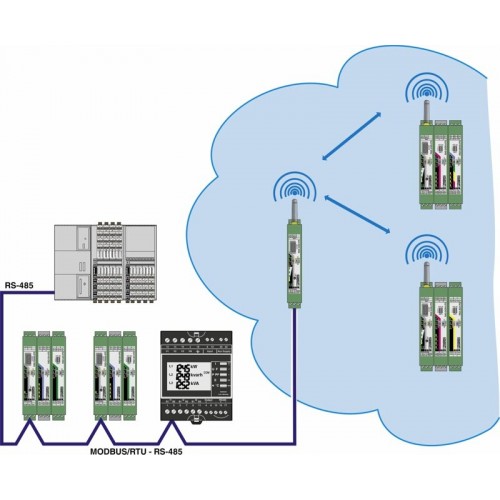

Многоточечный мультиплексор для шинной системы RS-485 Radioline, с возможностью расширения модулями ввода-вывода, возможность использования в качестве шинного интерфейса Modbus/RTU или в сочетании с системой радиосвязи Radioline, до 99 станций, радиус действия до 1,2 км с использованием медных проводов предприятия
Преимущества для Вас

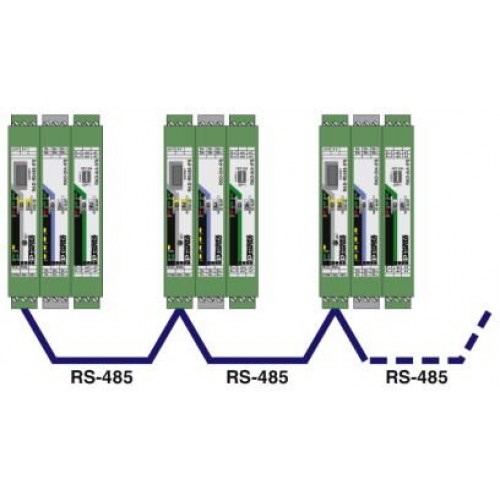

- Многоточечный мультиплексор для сигналов ввода-вывода
- До 99 станций шины в сети
- Быстрый и простой ввод в эксплуатацию без программирования

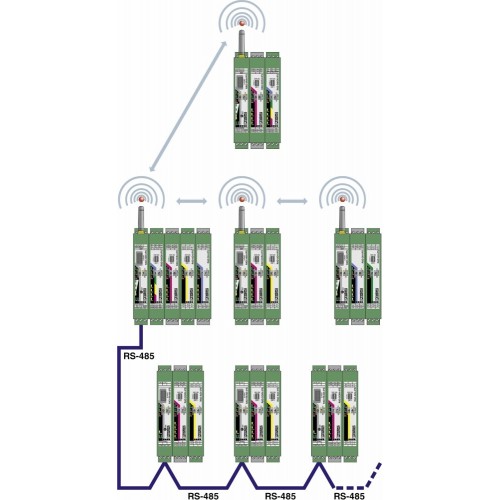

- Возможность комбинации с модулями радиосвязи Radioline

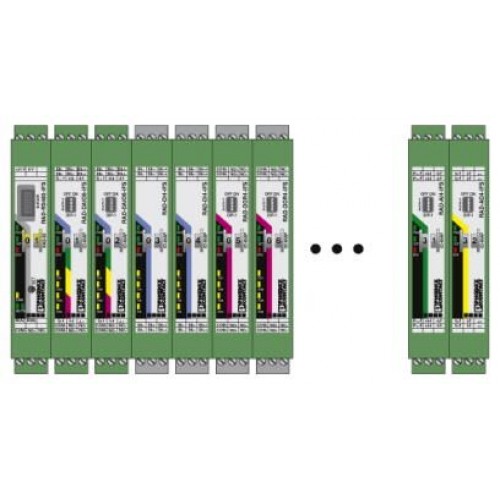

- Возможность расширения до 32 модулями ввода-вывода
- Pасширенный диапазон температур от -40 °C ... +70 °C
- Допуск на применение во взрывоопасной зоне 2
Коммерческие данные
| Код заказа | 2702184 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 459 (C-6-2017) |
| GTIN | 4055626007373 |
| Вес/шт. (без упаковки) | 200,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 17,5 мм |
|---|---|
| Высота | 113 мм |
| Глубина | 114,5 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (>55 ℃ ухудшение характеристик) |
| -40 °F ... 158 °F (изменение характеристик >131 °F) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Высота | 2000 м |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Ударопрочность | 16г, 11 мс |
Общие сведения
| Режим работы | Данные ввода-вывода (Заводские настройки, регулирование при помощи ручки с накаткой) |
|---|---|
| Ведомое устройство Modbus RTU (Заводские настройки, регулирование при помощи ручки с накаткой) | |
| Категория перенапряжения | II |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Степень загрязнения | 2 |
| Материал корпуса | PA 6.6-FR |
| Класс воспламеняемости согласно UL 94 | V0 |
| MTTF | 1233 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 514 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| 212 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
Питание
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC |
|---|---|
| Потребляемый ток, макс. | ≤ 65 мА (при 24 В пост. тока, при 25 °С, Stand-alone (автономн.)) |
| ≤ 6 A (при 24 В DC, при полностью нагруженных соединителях, устанавливаемых на монтажную рейку) | |
| Защита от перенапряжений при переходных процессах | Да |
Последовательный интерфейс
| Интерфейс 1 | RS-485 |
|---|---|
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Способ подключения | 2-проводная схема |
| Дальность передачи | ≤ 1200 м |

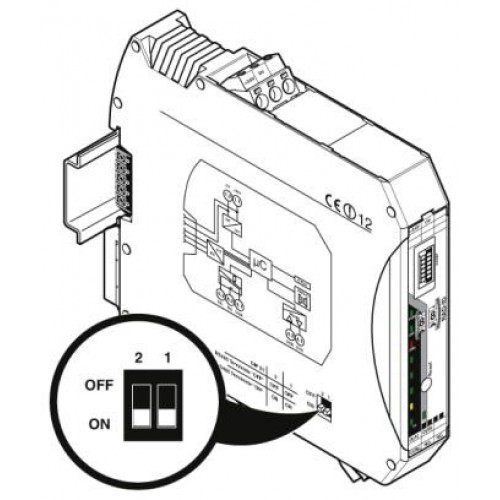

| Нагрузочный резистор | 390 Ω (подключается посредством DIP-переключателя) |
| 150 Ω (подключается посредством DIP-переключателя) | |
| 390 Ω (подключается посредством DIP-переключателя) | |
| Скорость передачи данных | 300 бит/с / 600 бит/с / 1,2 кбит/с / 2,4 кбит/с / 4,8 кбит/с / 9,6 кбит/с / 19,2 кбит/с / 38,4 кбит/с / 57,6 кбит/с / 93,75 кбит/с / 115,2 кбит/с (Заводские настройки: 19,2/8/E/1) |
| Интерфейс 2 | Конфигурационный интерфейс |
| Тип подключения | S-ПОРТ (розетка) |
Релейный выход RF-Link
| Количество выходов | 1 |
|---|---|
| Исполнение контакта | Переключащий контакт |
| Материал контакта | PdRu, позолоченные |
| Максимальное напряжение переключения | 30 В AC/DC |
| 60 В DC | |
| Максимальный коммутационный ток | 500 мА (30 B AC/DC) |
| Электрический ресурс | 5x 105 коммутационных циклов при 0,5 A и 30 В DC |
Параметры подключения
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Резьба винтов | M3 |
Индикатор состояния
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
|---|---|
| Зеленый светодиод (шинная коммуникация, DAT) | |
| Красный светодиод (ошибка периферии, ERR) | |
| Светодиод зеленый (принимаемые данные, RX) | |
| Светодиод зеленый (отправляемые данные, TX) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 16г, 11 мс |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
