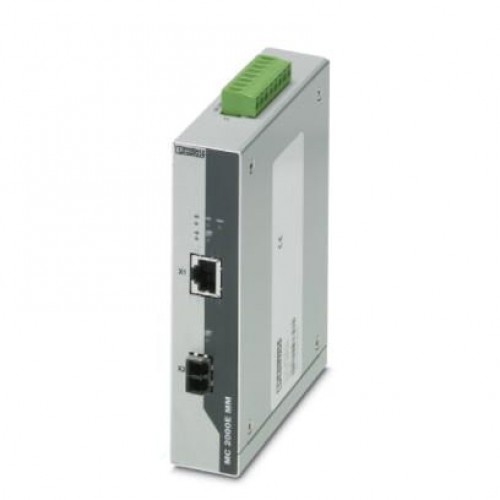

Оптоволоконный конвертер с разъемом для подключения оптоволоконного кабеля LC-Duplex (1300 нм) для сопряжения интерфейса 100Base-TX с многомодовым стекловолоконным кабелем. Функция автоматического определения MDI(X). Обширная диагностика связи. С возможностью крепления на монтажную рейку и питанием 12 ... 57 В DC. Соответствует нормам МЭК 61850-3 и IEEE 1613.

Преимущества для Вас

Сетевая структура согласно МЭК 61850
IEEE 1613
Переключение Auto-MDI/MDI-X
Функция сквозного соединения Link Fault Pass Through (LFPT) для простого контроля соединений.
Скорость передачи данных 100 Мбит/с

Коммерческие данные

Код заказа	2891056
Упаковочная единица	1 stk
Страница каталога	Стр. 339 (C-6-2017)
GTIN	4046356763141
Вес/шт. (без упаковки)	315,000 GRM

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	30 мм
Высота	130 мм
Глубина	100 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 75 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 % (без выпадения конденсата)
Высота	4850 м
Степень защиты	IP20
Помехоустойчивость	IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005

Общие сведения

Гальваническая развязка	VCC // FE // Ethernet
Ожидание	700 нс (Режим ретрансляции, 100 Мбит/с, статично)
Испытательное напряжение, интерфейс передачи данных / питание	1500 В AC (500 В AC, 1 минута)
Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Излучение помех	EN 61000-6-4
Монтажное положение	На горизонтальную DIN-рейку NS 35 в соответствии с EN 60715
Вес нетто	315 г
Материал корпуса	Алюминий
Соответствие нормам	Соответствие CE
UL, США / Канада	Class I, Div. 2, Groups A, B, C, D

Питание

Номинальное напряжение питания	24 В DC
	48 В DC
Диапазон напряжения питания	12 В DC ... 57 В DC
Потребляемый ток, типовой	110 мА (24 В DC)
Тип подключения	вставные винтовые клеммы COMBICON, возможность резервирования
Сечение гибкого проводника макс.	2,50 мм²
Сечение гибкого проводника мин.	0,20 мм²
Сечение жесткого проводника макс.	2,50 мм²
Сечение жесткого проводника мин.	0,20 мм²
Сечение гибкого проводника AWG, макс.	12
Мин. сечение гибкого проводника AWG	24
Сечение провода AWG макс.	12
Сечение провода AWG мин.	24

Последовательный интерфейс

Интерфейс 1	Интерфейс Ethernet, 100Base-Tx согласно IEEE 802.3u
Количество портов	1
Тип подключения	Гнездовая часть разъема RJ45, экранированная
Среда передачи	Медь
Дальность передачи	100 м (витая пара, экранированная)
Ссылка-адрес	Link Fault Pass Through
Переключение MDI-/MDI-X	Auto-MDI(X)
Сигнальные светодиодные индикаторы	LNK/ACT, 100
Контроль потока данных / протокол	МЭК 61850-3, IEEE 1613
Скорость последовательной передачи данных	100 Мбит/с

Оптический интерфейс LWL

Длина волны	1310 нм
Дальность передачи, включ. системный резерв 3 дБ	8 км (оптоволоконный кабель с F-G 62,5/125 0,7 дБ/км F1000)
	3,3 км (оптоволоконный кабель с F-G 62,5/125 2,6 дБ/км F600)
	9,6 км (оптовол. кабель с F-G 50/125 0,7 дБ/км F1200)
	5,3 км (оптоволоконный кабель с F-G 50/125 1,6 дБ/км F800)
Среда передачи	Многомодовый стекловолоконный кабель
	GI-HCS-волокно
Тип подключения	LC-Duplex

Цифровые выходы

Наименование, выход	Релейный выход
Описание выходов	Выход сигнала о неисправности
Количество выходов	1
Исполнение контакта	Размыкатель
Максимальное напряжение переключения	≤ 250 В AC
Максимальный коммутационный ток	1 A

Стандарты и предписания

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Тип испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Данные испытания	5г, 150 Гц, критерий 3
Тип испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27
Данные испытания	30г, 11 мс, ударный импульс, полусинусоида
Излучение помех	EN 61000-6-4
Помехоустойчивость	IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005
Стандарты / нормативные документы	EN 61000-4-2
	EN 61000-4-3
	EN 61000-4-4
Примечания	Критерий A
Стандарты / нормативные документы	EN 61000-4-5
	EN 61000-4-6
Ударопрочность	300 м/с², 11 мс (IEC 60068-2)
Соответствие нормам	Соответствие CE
UL, США / Канада	Class I, Div. 2, Groups A, B, C, D

Environmental Product Compliance

REACh SVHC
	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 10 лет;
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

eCl@ss

eCl@ss 4.0	27230207
eCl@ss 4.1	27230207
eCl@ss 5.0	27230207
eCl@ss 5.1	27230200
eCl@ss 6.0	19179200
eCl@ss 7.0	19179290
eCl@ss 8.0	19179290
eCl@ss 9.0	19170114

ETIM

ETIM 3.0	EC000310
ETIM 4.0	EC000310
ETIM 5.0	EC001467
ETIM 6.0	EC001467
ETIM 7.0	EC001467

UNSPSC

UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	43222604

Подробнее

Преобразователи

Вес, граммы

315,000 GRM
