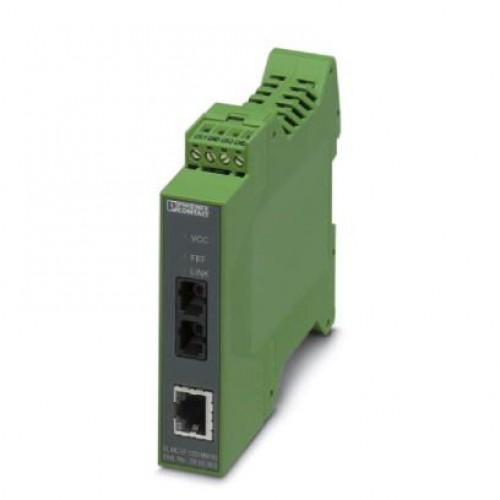

Phoenix contact 2902853 FL MC EF 1300 MM SC Преобразователь оптоволоконного интерфейса
Phoenix Contact
Артикул:
2902853
3 379 ₽ шт. с НДС
Есть в наличии
Добавить в корзину
Купить в 1 клик
Оптоволоконный преобразователь с оптоволоконным разъемом SC-Duplex (1300 нм) для сопряжения интерфейса 10/100Base-T(X) с многомодовым стекловолоконным кабелем (50/125 нм). Функция автосогласования и Auto-MDI(X). Расширенные функции диагностики связи. Возможность установки на монтажную рейку. Питание 18 ... 30 В DC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| 2000 м (согласно UL) | |
| Степень защиты | IP20 |
Общие сведения
| гальваническая развязка | согласно IEEE 802.3 |
|---|---|
| Гальваническая развязка | VCC // FE // Ethernet |
| Ожидание | ± 1,3 мкс (Режим Store&Forward, 10/100 Мбит/с, в зависимости от размера кадра) |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Вес нетто | 178,7 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| MTBF | 479 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 140 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| MTTF | 1400 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 599 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 101 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
| II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Соблюдать особые указания по монтажу в документации!) | |
| II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Соблюдать особые указания по монтажу в документации!) | |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D |
Питание
| Диапазон напряжения питания | 18 В DC ... 30 В DC (Винтовой зажим) |
|---|---|
| 18 В DC ... 30 В DC (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) | |
| Потребляемый ток, типовой | |
| Защитная схема | Защита от переполюсовки |
| Тип подключения | вставные винтовые клеммы COMBICON, возможность резервирования |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение жесткого проводника макс. | 2,50 мм² |
| Сечение жесткого проводника мин. | 0,20 мм² |
| Сечение гибкого проводника AWG, макс. | 14 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
|---|---|
| Количество портов | 1 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Среда передачи | Медь |
| Дальность передачи | 100 м (Витая пара, экранированная) |
| Автосогласование скорости и режима работы порта | Автоматически |
| Ссылка-адрес | Link Fault Pass Through |
| Основные функции | Медиаконвертер с промежуточным хранением |
| Переключение MDI-/MDI-X | Auto-MDI(X) |
| Сигнальные светодиодные индикаторы | Операция, состояние связи, 10/100 МБит/с |
Оптический интерфейс LWL
| Излучаемая мощность, минимальная | ≥ -23,5 дБм ((50/125 мкм) динамическая в режиме соединения (средняя)) |
|---|---|
| ≥ -20 дБм ((62,5/125 мкм) динамическая в режиме соединения (средняя)) | |
| Излучаемая мощность, максимальная | ≤ -14 дБм ((50/125 мкм) динамическая в режиме соединения (средняя)) |
| ≤ -14 дБм ((62,5/125 мкм) динамическая в режиме соединения (средняя)) | |
| Чувствительность приемника, минимальная | -31 дБм (динамическая в режиме соединения (средняя)) |
| Граница перемодуляции приемника | -14 дБм (динамическая в режиме соединения (средняя)) |
| Длина волны | 1300 нм |
| Дальность передачи, включ. системный резерв 3 дБ | 6,4 км (с F-G 50/125 0,7 дБ/км F 1000) |
| 2,8 км (с F-G 50/125 1,6 дБ/км F 800) | |
| 10 км (с F-G 62,5/125 0,7 дБ/км F 1000) | |
| 3 км (с F-G 62,5/125 2,6 дБ/км F 600) | |
| Среда передачи | Многомодовый стекловолоконный кабель |
| GI-HCS-волокно | |
| Тип подключения | SC-Duplex |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 25г, продолжительность 11 мс, ударный импульс полусинусоида |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Непрямой разряд | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Стандарты / нормативные документы | EN 55032 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | EN 60950-1 |
| гальваническая развязка | согласно IEEE 802.3 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
| II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Температура DNV GL | B |
| Влажность DNV GL | A |
| Вибрация DNV GL | A |
| DNV GL-EMC | B |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Разрешение на применение в судостроении | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
