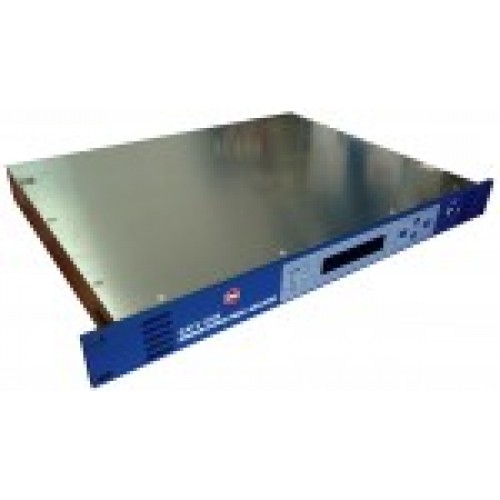

Оптический усилитель EDFA с 1 входом и выходом 18 дБм - EDFA1550HQ-18 TVBS

Оптические усилители серии EDFA1550 TVBS используются в системах аналогового и цифрового кабельного телевидения и сетях широкополосного доступа. Усилители EDFA обеспечивают непосредственное усиление мощности оптических сигналов, без их преобразования в электрические сигналы и обратно, обладают низким уровнем шумов, а их рабочий диапазон длин волн практически точно соответствует окну прозрачности оптического волокна. Встроенные механизмы регулировки выходной оптической мощности и охлаждения устройства позволяют эксплуатировать усилитель EDFA в различных температурных условиях. Усилители EDFA выполнены в 19" корпусе 1RU удобном для размещения в стандартной телекоммуникационной стойке. На передней панели размещены органы управления выходной мощностью усилителя, дисплей с информацией о выходной мощности усилителя, токе диодов накачки и их температуре. Волоконные вход и выходы, разъем управления RS232 и порт связи по сети Ethernet RJ45, находятся на задней панели прибора. Каждый усилитель укомплектован двумя сменными блоками питания 220 В (50 Гц). Локальное управление оптическим усилителем осуществляется через порт RS-232 или с помощью встроенного жк-экрана и кнопок на лицевой панели. Удаленное управление EDFA усилителем возможно с помощью графического программного обеспечения, которое работает по протоколу SNMP через порт RJ-45 (Ethernet). Используя программное обеспечение SNMP можно контролировать параметры оптического усилителя и наблюдать за аварийными сообщениями в режиме реального времени. По умолчанию усилители EDFA имеют один оптический выход, под заказ возможна комплектация усилителей встроенными в корпус оптическими делителями сигнала. Оптические усилители EDFA 1550 TVBS обладают оптимальным соотношением цена/качество для построения средних и крупных сетей кабельного телевидения и широкополосного доступа. Функциональные характеристики Низкий уровень шума: ≤ 5 дБ. Входная мощность: -5 ..+10 дБм. Выходная мощность: 18 дБм. Автоматический контроль температуры. Автоматическая система стабилизации мощности. Микропроцессорный контроль параметров работы усилителя. Дублированный модульный блок питания с автоматическим переключением. Оптические коннекторы SC, FC или LC. Оптический изолятор на входе и выходе. Интуитивно-понятный интерфейс дисплея. Сетевой интерфейс RS-232, RJ-45 с поддержкой I.E. и SNMP Сертификат соответствия в области связи. Технические характеристики Параметр Значение Примечание Характеристики оптической части Длина волны, нм 1535..1565 Входная мощность, дБм -5 ... +10 рекомендуемый входной уровень сигнала 0 ... +5 Выходная мощность, дБм 18 15 .. 25 дБм Стабильность выходной мощности, дБ +/- 0,5 Число выходов 1 SC/APC Коэффициент шума, дБ ≤ 5 при оптической мощности на входе 0дБ Обратные потери, дБ >45 на оптическом входе / выходе Поляризационно-зависимые потери, дБ 0,3 Зависимость коэффициента усиления от поляризации, дБ 0,5 Изоляция входа / выхода, дБ -30 C/N 51 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм C/CTB 63 C/CSO 63 Оптический разъем SC/APC под заказ FC/APC, LC/APC Общие характеристики Сетевой интерфейсный порт RJ-45, RS-232 поддерживает I.E. и SNMP Напряжение питания, В 160..250 (50Гц) 220VAC Потребляемая мощность, Вт 50 при работе одного блока питания Рабочая температура, -5..+55 температура регулируется автоматически Температура хранения, -30..+70 Относительная влажность 5% ~ 95% Размеры, мм 483 x 405 x 44 1RU Вес, кг 5 в упаковке 6кг Блок-схема оптический усилитель EDFA 1550 HQ TVBS
