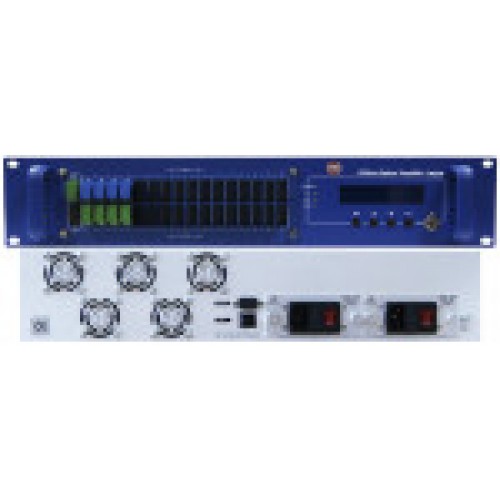

Оптический усилитель EDFA с 1 входом и выходом 4*24 дБм c PON - EDFA1550HQ-31-WD TVBS

Оптические усилители серии EDFA1550-WD TVBS используются в PON сетях с системами аналогового и цифрового кабельного телевидения, и широкополосного доступа интернет. Обеспечивают непосредственное усиление мощности оптических сигналов КТВ, без их преобразования в электрические сигналы и обратно, на каждый выходной COM порт сигнал идет со встроенного WDM мультиплексора 1310/1490/1550нм, что позволяет легко встраивать данный усилитель в PON сети, получая на выходе готовый сигнал КТВ + интернет для передачи абонентам на ONT. Это идеальное оборудование для PON сетей FTTx, обеспечивающее гибкое и недорогое решение для интеграции WDM и FTTH. Обладает низким уровнем шумов, встроенные механизмы регулировки выходной оптической мощности и охлаждения устройства позволяют эксплуатировать усилитель EDFA в различных температурных условиях. Усилитель EDFA1550HQ-31-WD выполнен в 19" корпусе размером 2RU, удобном для размещения в стандартной телекоммуникационной стойке. На передней панели размещены оптические входы и выходы, органы управления, дисплей с информацией о выходной мощности усилителя, токе диодов накачки и их температуре. Разъем управления RS232 и порт связи по сети Ethernet RJ45, находятся на задней панели прибора. Каждый усилитель укомплектован двумя сменными блоками питания 220В (опционально могут использоваться блоки питания 48В), вентиляторами охлаждения. Локальное управление оптическим усилителем осуществляется через порт RS-232 или с помощью встроенного жк-экрана и кнопок на лицевой панели. Удаленное управление EDFA усилителем возможно с помощью графического программного обеспечения, которое работает по протоколу SNMP через порт RJ-45 (Ethernet). Используя программное обеспечение SNMP можно контролировать параметры оптического усилителя и наблюдать за аварийными сообщениями в режиме реального времени. Оптические усилители EDFA 1550 TVBS обладают оптимальным соотношением цена/качество для построения средних и крупных сетей кабельного телевидения и широкополосного доступа. Особенности EDFA1550HQ-31-WD Низкий уровень шума: 6.0 дБ (при входном уровне 0 дБм). Входная мощность: -5 ..+10 дБм. Выходная мощность: 4 выхода по 24 дБм. WDM мультиплексор 1310/1490/1550нм Автоматическая система стабилизации мощности. Микропроцессорный контроль параметров работы усилителя. Дублированный модульный блок питания с автоматическим переключением. Оптические коннекторы SC, FC или LC. Оптический изолятор на входе и выходе. Интуитивно-понятный интерфейс. Сетевой интерфейс RS-232, RJ-45 с поддержкой WEB и SNMP. Сертификат соответствия в области связи. Технические характеристики EDFA1550HQ-31-WD Параметр Значение Примечание Характеристики оптической части Длина волны CATV, нм 1535...1565 Длины волн PON, нм 1260-1360 & 1480-1500 Вносимые потери PON, дБ <0.8 Входная мощность CATV, дБм -5 ... +10 рекомендуемый входной уровень сигнала 0 ... +5 Общая выходная мощность, дБм 31 23..36 дБм опционально Стабильность выходной мощности, дБ +/- 0,5 Число выходов 4 SC/APC Выходная мощность на каждом порту, дБм 24 Для 1550нм Коэффициент шума, дБ 6.0 при оптической мощности на входе 0дБ 1550нм Обратные потери, дБ 45 на оптическом входе / выходе Изоляция, дБ > 15 C/N 50 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм C/CTB 63 C/CSO 63 Оптический разъем CATV SC/APC FC, LC опционально Оптический разъем PON SC/UPC Сетевой интерфейсный порт RJ-45, RS-232 WEB и SNMP Напряжение питания, В AC220 и DC48 Общие характеристики Потребляемая мощность, Вт 50 при работе одного блока питания Рабочая температура, °C -10..+42 Температура хранения, °C -30..+70 Размеры, мм 483 x 440 x 88 2RU Блок-схема усилителя EDFA1550HQ-WD с WDM фильтром PON
