Оптический усилитель EDFA с 1 входом и выходом 9 дБм - EDFA1550SQ-19 TVBS

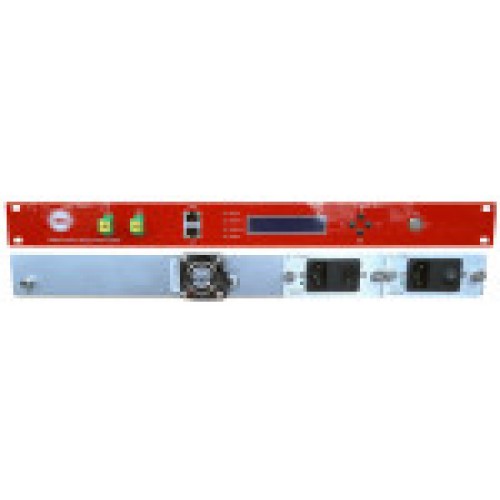

Оптические усилители серии EDFA1550 SQ TVBS используются в системах аналогового и цифрового кабельного телевидения и сетях широкополосного доступа. Усилители EDFA обеспечивают непосредственное усиление мощности оптических сигналов, без их преобразования в электрические сигналы и обратно, обладают низким уровнем шумов, а их рабочий диапазон длин волн практически точно соответствует окну прозрачности оптического волокна. Встроенные механизмы регулировки выходной оптической мощности и охлаждения устройства позволяют эксплуатировать усилитель EDFA в различных температурных условиях. Усилители EDFA1550SQ выполнены в 19" корпусе 1RU удобном для размещения в стандартной телекоммуникационной стойке. На передней панели размещены волоконные вход и выход, органы управления выходной мощностью усилителя, дисплей с информацией о выходной мощности усилителя, токе диодов накачки и их температуре, порт управления RS232 и порт связи по сети Ethernet RJ45. Каждый усилитель укомплектован двумя сменными AC+AC блоками питания 220 В (50 Гц), опционально можно заказать варианты AC+DC (220 В+48 В) либо DC+DC (48В) . Локальное управление оптическим усилителем осуществляется через порт RS-232 или с помощью встроенного жк-экрана и кнопок на лицевой панели. Удаленное управление EDFA усилителем возможно с помощью веб-интерфейса и по протоколу SNMP через порт RJ-45 (Ethernet). По умолчанию усилители EDFA имеют один оптический выход, под заказ возможна комплектация усилителей встроенными в корпус оптическими делителями сигнала. Оптические усилители EDFA1550SQ TVBS обладают оптимальным соотношением цена/качество для построения малых и средних сетей кабельного телевидения и широкополосного доступа. Функциональные характеристики Низкий уровень шума: 5 дБ. Входная мощность: -10 ..+10 дБм. Выходная мощность: 19 дБм. Автоматический контроль температуры. Автоматическая система стабилизации мощности. Микропроцессорный контроль параметров работы усилителя. Дублированный модульный блок питания с автоматическим переключением. Оптические коннекторы SC, FC или LC. Оптический изолятор на входе и выходе. Интуитивно-понятный интерфейс дисплея. Сетевой интерфейс RS-232, RJ-45 с поддержкой I.E. и SNMP Сертификат соответствия в области связи. Технические характеристики Параметр Значение Примечание Характеристики оптической части Длина волны, нм 1530..1565 Входная мощность, дБм -10 ... +10 рекомендуемый входной уровень сигнала 0 ... +5 Выходная мощность, дБм 19 13 .. 27 дБм Стабильность выходной мощности, дБ +/- 0,2 Число выходов 1 SC/APC (от 1 до 4 портов опционально) Коэффициент шума, дБ 5 при оптической мощности на входе 0дБ Настройка оптической мощности (аттенюация), дБ 0...-4 с шагом в 0,1 дБ Обратные потери, дБ >50 на оптическом входе / выходе Поляризационно-зависимые потери, дБ 0,3 Зависимость коэффициента усиления от поляризации, дБ 0,3 C/N 50 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм C/CTB 63 C/CSO 63 Оптический разъем SC/APC под заказ FC/APC, LC/APC Общие характеристики Сетевой интерфейсный порт RJ-45, RS-232 SNMP и Web Напряжение питания, В AC 160..250 В (50Гц) DC 48 В 220VAC 48VDC Потребляемая мощность, Вт 25 Рабочая температура, -5...+65 температура регулируется автоматически Температура хранения, -40...+85 Относительная влажность 5% ~ 95% Без конденсации Размеры, мм 483 x 360 x 44 1RU Вес, кг 5 Блок-схема оптического усилителя EDFA1550SQ TVBS
