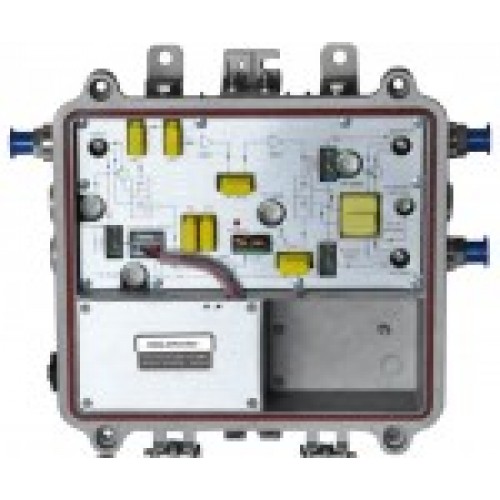

Усилитель широкополосный WA1100KLE TVBS

Магистральный усилитель с обратным каналом WA 1100 KLE в основном используется для двунаправленной передачи сигналов аналогового и цифрового телевидения, телефонии и данных. Современная схемотехника, продуманная конструкция и использование при изготовлении высококачественных материалов и компонентов обеспечивают отличную производительность. Оборудование является оптимальным выбором для построения сетей кабельного телевидения с обратным каналом большого или среднего размера. Вставки в комплекте: ATT 3/5/7/9/13; EQ-1G F3/F6/F9/F12/F15; REQ 5-35M 3/6/9; FZ110 Встроены: ATT 0х6, SAH110/204 Эксплуатационные характеристики: Частотный диапазон до 1003 МГц . Удобен в эксплуатации благодаря вставкам аттенюатора, эквалайзера, фильтра обратного канала и контрольным отводам прямого и обратного канала. Оборудование может гарантировать стабильную непрерывную работы в плохих условиях окружающей среды, т.к. имеет водонепроницаемый алюминиевый корпус, надежную коммутацию питания и систему молниезащиты. Технические параметры Параметр Ед. Значение Прямой канал Диапазон частот МГц 45 (87 Опция) ~ 1003 Коэффициент усиления дБ 38 (предусилитель MMIC с высоким усилением) Нормируемый входной уровень дБмкВ 70 Нормируемый выходной уровень дБмкВ 108 (EQ =6 дБ ) Неравномерность дБ ±0.75 Коэффициент шума дБ 10 Обратные потери дБ 16 C/CTB дБ 66 C/CSO дБ 64 Групповая задержка нс 10 (112.25 МГц /116.68 МГц ) Стабильность усиления дБ -1.0 ~ +1.0 Обратный канал Диапазон частот МГц 5 ~ 30 (65 Опция) Коэффициент усиления дБ 24 (могут устанавливаться другие вставки, опция) Максимальный выходной уровень дБмкВ 110 Неравномерность дБ ±0.75 Коэффициент шума дБ 8 Возвратные потери дБ 16 Общие характеристики Сопротивление 75 Напряжение питания В A: AC (150~250) В B: AC (35~90) В Потребляемая мощность Вт 20 Габариты мм 220 ( д )* 205 ( ш )* 65 ( г ) Блок-схема усилителя WA 1100 KLE Структурная схема усилителя WA 1100 KLE 1. Вставка аттенюатора прямого канала 2. Вставка эквалайзера прямого канала 3. RF вход 4. Вставка аттенюатора или эквалайзера прямого канала 5. Контрольный отвод входа RF (-20дБ) 6. Разъем питания 7. Вставка инжектора питания 8. Контрольный отвод выхода обратного канала (-20дБ) 9. Вставка эквалайзера обратного канала 10. Вставка аттенюатора обратного канала 11. Блок питания 12. Гнездо сетевого шнура (блок питания AC220) 13. Вставка инжектора питания 14. RF выход 1 15. Контрольный отвод выхода RF (-20дБ) 16. Контрольный отвод обратного канала (-20дБ) 17. Вставка FP204 (делитель) или FZ110 (ответвитель) 18. Индикатор питания 19. RF выход 2 20. Вставка инжектора питания 21. Вставка аттенюатора обратного канала 22. Фильтр обратного канала 23. Порт подключения питания 60В (блок питания AC60V)
