Усилитель широкополосный WA1100E-N TVBS

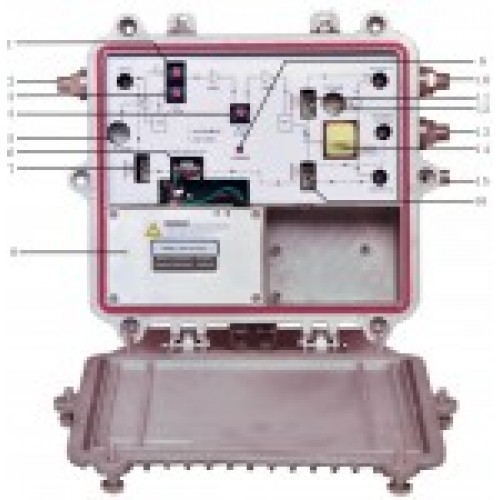

Магистральный усилитель WA1100E-N в основном используется для передачи сигналов аналогового и цифрового телевидения, телефонии и данных. Современная схемотехника, продуманная конструкция и использование при изготовлении высококачественных материалов и компонентов обеспечивают отличную производительность. Эксплуатационные характеристики Частотный диапазон до 1003 МГц . Удобен в эксплуатации благодаря вставкам аттенюатора, эквалайзера, фильтра обратного канала и контрольным отводам прямого и обратного канала. Оборудование может гарантировать стабильную непрерывную работы в плохих условиях окружающей среды, т.к. имеет водонепроницаемый алюминиевый корпус, надежную коммутацию питания и систему молниезащиты. Технические параметры Параметр Ед. Значение Прямой канал Диапазон частот МГц 45 (87) ~ 1003 Коэффициент усиления дБ 30 (предусилитель MMIC с низким усилением) 38 (предусилитель MMIC с высоким усилением, опция под заказ) Нормируемый входной уровень дБмкВ 72 70 Нормируемый выходной уровень дБмкВ 102 108 (EQ =6 дБ ) Неравномерность дБ ±0.75 ±0.75 Коэффициент шума дБ 10 10 Обратные потери дБ 16 C/CTB дБ 70 66 C/CSO дБ 67 64 Групповая задержка нс 10 (112.25 МГц /116.68 МГц ) Стабильность усиления дБ -1.0 ~ +1.0 Общие характеристики Сопротивление 75 Напряжение питания В A: AC (150~250) В B: AC (35~90) В Потребляемая мощность Вт 12 Габариты мм 220 ( д )* 205 ( ш )* 65 ( г ) Блок-схема усилителя WA1100E-N Структурная схема усилителя WA1100E-N 1. Переменный аттенюатор 2. RF вход 3. Переменный эквалайзер 4. Переменный аттенюатор 5. Контрольный отвод (вход) -20дБ 6. Разъем питания 7. Вставка инжектора питания 8. Блок питания 9. Индикатор питания 10. Выход 1 11. Вставка инжектора питания 12. Контрольный отвод (выход) -20дБ 13. Порт питания AC60В 14. Вставка FP204 (делитель) или FZ110 (ответвитель) 15. Выход 16. Вставка инжектора питания
